Техпластины МБС: назначение, классификация, условные обозначения
Техпластины МБС: назначение, классификация, условные обозначения
Маслобензостойкие резиновые пластины незаменимы, если нужно создать надежное уплотнение, предотвратить трение между поверхностями из металлов, изготовить настил или прокладку для эксплуатации в масляных или бензиновых средах. Их используют в производстве и ремонте техники, оборудования, машин. Что же представляют собой техпластины МБС, из чего они изготовлены, каких типов бывают? Мы собрали информацию, которая поможет вам в выборе резиновых пластин.
Что такое техпластина МБС?
Это листовая (рулонная) резина с тканевыми прокладками или без прокладок. Предназначена для использования в таких местах, где на нее постоянно или периодически воздействуют масла либо топлива. Производится по ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» из специальных маслобензостойких марок резиновых смесей. Основное отличие резины МБС – устойчивость к воздействию продуктов на нефтяной основе, минеральных, синтетических масел. Она прекрасно работает в этих средах, не набухает, не теряет эластичности и других эксплуатационных свойств.
Назначение и рабочие среды
РТИ из маслобензостойких резиновых листов используются для разных целей:
- уплотнения соединений (нарезка различных прокладок);
- создания покрытий и элементов, воспринимающих одиночные нагрузки;
- изготовления настилов.
РТИ и покрытия из техпластин МБС используют при температурах в диапазоне -40…+80 °С. Рабочими средами для них могут выступать:
- воздух, азот, метан, инертные газы (при рабочем давлении 0,05–0,4 МПа);
- топлива, масла, бензины (0,05–10,0 МПа).
Классификация техпластин
Виды:
- Формовая (Ф) резина – пластины или листы определенных размеров. Стандартные варианты – 500×500, 700×700, 720×720, 750×750, 1000×1000 мм (у нас также можно заказать техпластины нестандартной величины). Толщина листов 2–70 мм.

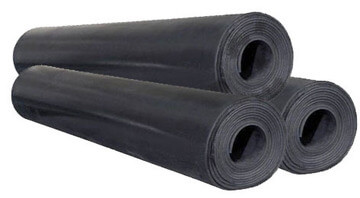

- Неформовая (Н) – резина в рулонах. Ширина рулона определяется производителем и составляет 80–140 см, длина – от 1,2 до 10 м. Толщина рулонной резины МБС 1–20 мм.
Разные виды резиновых пластин МБС получаются за счет разных способов производства. Так, формовая резина вулканизируется на вулканизационном прессе непосредственно в пресс-формах, которые и определяют размерные параметры листов. Для получения неформовых техпластин (в рулонах) смесь выдавливают через фильер. Далее ее вулканизируют на вулканизаторе непрерывного действия или в котлах, без формования.
Классы:
Класс | 1 | 2 |
---|---|---|
Толщина | 1–20 мм | 1–60 мм |
Назначение | Уплотнение узлов, которые работают под давлением от 0,1 МПа | Уплотнение узлов, которые работают под давлением до 0,1 МПа, предотвращение трения, покрытия и настилы, элементы, воспринимающие одиночные ударные нагрузки |
Типы:
- I – резина без тканевых прослоек;
- II – пластины, содержащие одну и более тканевых прокладок (резинотканевые).
Тканевые прокладки в структуре техпластин МБС придают механическую прочность, предупреждают чрезмерные деформации изделий в плоскости пластины. Число слоев ткани определяют требования заказчика и возможности производителя. Также оно ограничивается толщиной изделия: на одну прокладку из ткани должно приходиться не менее 2 мм резины.
Степени твердости
Обозначение | Степень твердости | Твердость в ед. Шора | Относительное удлинение при разрыве, % | Условная прочность при растяжении в МПа |
---|---|---|---|---|
МБС-М | мягкая резина | 35–50 | 300 | 4,0 |
МБС-С | средней твердости | 50–65 | 250 | 5,0 |
МБС-Т | твердая | 65–85 | 200 | 6,5 |
Температура эксплуатации техпластин МБС разных степеней твердости
Степень твердости | Рабочая температура, °С |
---|---|
М | -30…+80 |
М1 | -40…+80 |
С | -30…+80 |
С1 | -40…+80 |
Т | -30…+80 |
Т1 | -40…+80 |
Сроки и условия хранения
Техпластины из резины МБС можно хранить 30 месяцев без потери эксплуатационных характеристик. Чтобы избежать быстрого старения и ухудшения качества, их следует складировать в помещениях, защищая от солнечных лучей, перегрева и замораживания. Оптимальная температура хранения – 25 °С.
Примеры условных обозначений техпластин МБС
Пластины без тканевых прокладок:
«Пластина 2Ф-I-МБС-М-2 ГОСТ 7338-90» – Резиновая пластина 2 класса, формовая (Ф), I типа (без тканевого слоя), маслобензостойкая, мягкая, толщиной 2 мм.
«Пластина 1Н-I-МБС-С-8 ГОСТ 7338-90» – Резиновая пластина 1 класса, неформовая (Н), I типа (без тканевого слоя), маслобензостойкая, средней твердости, толщиной 8 мм.
Резинотканевые техпластины:
«Пластина 1Ф-2-МБС-М-3-12 ГОСТ 7338-90» – Резиновая пластина 1 класса, формовая (Ф), 2 типа (с тканевым слоем), маслобензостойкая, мягкая, с 3 тканевыми прокладками, толщиной 12 мм.
«Пластина 2Н-2-МБС-Т-2-6 ГОСТ 7338-90» – Резиновая пластина 2 класса, неформовая (Н), 2 типа (с тканевым слоем), маслобензостойкая, твердая, с 2 тканевыми прокладками, толщиной 6 мм.
Технические характеристики техпластин МБС
Рабочая температура, ºС | -40…+80 |
---|---|
Плотность, г/см3 |
1,6 |
Твердость, ед. по Шору | 65±5 |
Маслостойкость при влиянии температуры 23 ºС в течение 70 часов, не более, % | 0±5 |
Маслостойкость при влиянии температуры 23 ºС в течение 70 часов, не более, % | 0±30 |
Предел прочности, не менее, МПа | 4 |
Удлинение на разрыв, % | 200 |
Компрессия (22 часа), при 70 ºС | 40 |
Компрессия (22 часа), при 100 ºС | 60 |
Эффект старения при влиянии температуры 70 ºС на протяжении 70 часов: предел прочности, не более, % | ±30 |
Эффект старения при влиянии температуры 70 ºС на протяжении 70 часов: удлинение, не более, % | 50 |
Эффект старения при влиянии температуры 70 ºС на протяжении 70 часов: твердость, не более, ед. | ±10 |
Климатические исполнения
Степень твердости | Климатическое исполнение |
---|---|
С, М, Т | УХЛ4, Т2, Т3, ОМ4 |
С1, М1, Т1 | У3.1, УХЛ4, Т2, Т3, ОМ2 |
Удельный вес пластин разной толщины
Толщина, мм | Вес, кг/кв. м |
---|---|
1,0 | 1,25 |
1,5 | 1,90 |
2,0 | 2,50 |
3,0 | 3,75 |
4,0 | 5,00 |
5,0 | 6,25 |
6,0 | 7,50 |
8,0 | 10,00 |
10,0 | 12,50 |
12,0 | 15,00 |
15,0 | 18,75 |
20,0 | 25,00 |
25,0 | 31,25 |
30,0 | 37,50 |
40,0 | 50,00 |
50,0 | 62,50 |
